从结构方式上大致可分为骨架式、张拉式、充气式膜结构3种形式。

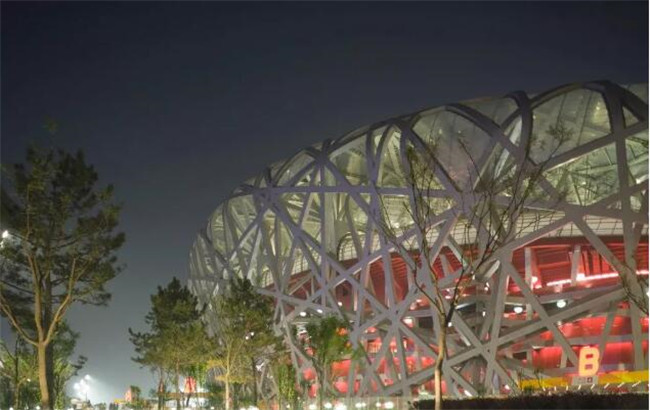

骨架式膜结构以钢构或是集成材构成的屋顶骨架后,在其上方张拉膜材的构造形式,下部支撑结构安定性高,因屋顶造型比较单纯,开口部不易受限制,且经济效益高等特点,广泛适用于任何大,小规模的空间。
张拉式膜结构以膜材、钢索及支柱构成,利用钢索与支柱在膜材中导入张力以达安定的形式。除了可实践具创意,创新且美观的造型外,也是最能展现膜结构精神的构造形式。近年来,大型跨距空间也多采用以钢索与压缩材构成钢索网来支撑上部膜材的形式。因施工精度要求高,结构性能强,且具丰富的表现力,所以造价略高于骨架式膜结构。
充气式膜结构充气式膜结构是将膜材固定于屋顶结构周边,利用送风系统让室内气压上升到一定压力后,使屋顶内外产生压力差,以抵抗外力,因利用气压 来支撑,及钢索作为辅助材,无需任何梁,柱支撑,可得更大的空间,施工快捷,经济效益高,但需维持进行24小时送风机运转,在持续运行及机器维护费用的成本上较高。
膜结构设计主要包括以下内容:
1.初始态分析:确保生成形状稳定、应力分布均匀的三维平衡曲面,并能够抵抗各种可能的荷载工况;这是一个反复修正的过程。
2.荷载态分析:张拉膜结构自身重量很轻,仅为钢结构的1/5,混凝土结构的1/40;因此膜结构对地震力有良好的适应性,而对风的作用较为敏感。此外还要考虑雪荷载和活荷载的作用。由于目前观测资料尚少,故对膜结构的设计通常采用安全系数法。
3.主要结构构件尺寸的确定,及对支承结构的有限元分析。当支承结构的设计方法与膜结构不同时,应注意不同设计方法间的系数转换。
4.连接设计:包括螺栓、焊缝和次要构件尺寸。
5.剪裁设计:这一过程应具备必要的试验数据,包括所选用膜材的杨氏模量和剪裁补偿值(应通过双轴拉伸试验确定)。
膜结构在方案阶段需要考虑的问题有:
1.预张力的大小及张拉方式;
2.根据控制荷载来确定膜片的大小和索的布置方式;
3.考虑膜面及其固定件的形状以避免积水(雪);
4.关键节点的设计,以避免应力集中;
5.考虑膜材的运输和吊装;
6.耐久性与防火考虑。
在膜结构设计阶段所要考虑的要点有:
1.保证膜面有足够的曲率,以获得较大的刚度和美学效果;
2.细化支承结构,以充分表达透明的空间和轻巧的形状;
3.简化膜与支承结构间的连接节点降低现场施工量。
